Trabalhos dos meus alunos de Geometria Descritiva (10º e 11º) na Secundária de Esgueira



Resolução da questão da aula da última sexta-feira (GD 10ºAno)



Atenção aos novos pdfs de Geometria Descritiva e a estes links!

 Na PASTA de GEOMETRIA DESCRITIVA referente a Axonometrias, encontram-se novos documentos importantes!

LINKS IMPORTANTES NESTA FASE:

O que sai no Exame de Geometria Descritiva deste ano?

Enunciado e resolução dos Exames de Geometria Descritiva entre 2005 e 2023.

Exercícios de Geometria Descritiva (com resolução).

Preparação para o Exame Nacional.

Os meus vídeos de Geometria Descritiva.

Canal GD Online - Geometria Descritiva.

Canal Geometria Descritiva Online.

Exercícios 45 e 46



Exercício 187



Secção Plana num Poliedro com Recurso a Uma Mudança de Diedro de Projecção



Secções de um Cone - Trabalho de Equipa do 11ºF



Programa 3D necessário para o TRABALHO DE EQUIPA de GEOMETRIA DESCRITIVA no 11ºF.

 Quem ainda não instalou o programa, faça o download AQUI (a password do zip é aquela definida na aula).

Sombra de um círculo



Figuras Planas num Plano de Rampa - Exemplo



Pentágono num Plano Oblíquo



É dado um plano oblíquo μ , cujos traços fazem ângulos de 70° (a.e.) e 50° (a.d.) com o eixo X, respetivamente o traço frontal e o traço horizontal. O ponto O (4; 3) é o centro de uma circunferência circunscrita a um pentágono regular [ABCDE] contido no plano μ. Sabendo que o lado de maior cota do pentágono é horizontal (de nível) e que um dos vértices do polígono tem cota nula, desenhe as projeções do pentágono.

Figuras Planas situadas em Planos Oblíquos - 1



É dado um plano oblíquo ɑ, ortogonal ao β1/3, o traço frontal deste plano faz 40º com o eixo X (abertura para a direita). Os pontos A(4; 1) e B(0; 3) são dois vértices de um triângulo equilátero [ABC], situado no espaço do 1º diedro e contido no plano ɑ. Desenha as projeções do triângulo.

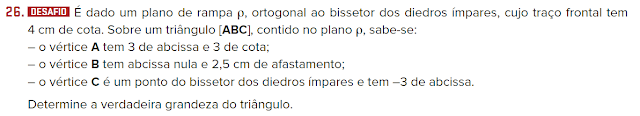

O tal desafio 26 de Geometria Descritiva



O "Triângulo de Rebatimento" explicado em menos de um minuto.



Rebatimento de um plano oblíquo para encontrar a verdadeira grandeza de um triângulo nele situado.



Recordando o Rebatimento de um Plano Projectante



Questão de Aula - Outubro de 2023 - Intersecção de Planos



Revisão do Programa do 10ºAno de Geometria Descritiva - Intersecção de Dois Planos Representados pelos Seus Traços.

Exercícios 101, 102 e 103 (Revisões do Programa de Geometria do 10ºAno) - Rectas Frontais e Horizontais de um Plano Representado Pelos Seus Traços.

Exercício 95 - Revisões do Programa de Geometria Descritiva do 10ºAno - Traços de um Plano representado por rectas paralelas.
